GLLZ600  系列智能型雷达物位计

1.1  简介

GLLZ600 系列传感器是先进的雷达式物位测量仪表，测量距离**** 35 米,可以用于存储罐、中间缓冲罐或过 程容器以及各种料仓的物位测量，输出 4…20mA 模拟信号。

1.2  特性与优势

●  采用先进的非接触式测量，极其稳定的材料制造

●  测量液体、固体介质的物位

●  可以测量所有介电常数＞1.8 的介质

●  测量范围 0…35m

●   采用两线制、回路供电的技术，供电电压和输出信号通过一根两芯电缆传输，

●  4…20mA 输出/HART（两线）

●   不受压力、温度变化、惰性气体、真空、烟尘、噪音、蒸汽、粉尘、等工况影响

●  不受介质密度、粘稠度和温度的变化影响

●   过程压力可达  40bar，过程温度可达  220℃，分辨率 1mm，无盲区，高精度。

●   两线制技术，是差压仪表、磁致伸缩、射频导纳、磁翻板仪表的优良替代产品。

●  测量灵敏，刷新速度快，安装简便，牢固耐用，免维护。

● 采用微波脉冲的测量方法，并可在工业频率波段范围内正常工作。波束能量较低，可安装于各种 金 属、非金属容器或管道内，对人体及环境均无损害。

1.3  测量原理

高频微波脉冲通过天线系统发射并接收，雷达波以光速运行，运行时间可以通过电子部件被转换成物位 信号。一种特殊的时间延伸方法可以确保稳定和精确的测量。即使工况比较复杂的情况下，存在虚假回波， 用最新的微处理技术和调试识别出物位的回波。

1.4  输入

天线接收反射的微波脉冲并将其传输给电子线路，微处理器对此信号进行处理，识别出微脉冲在物料  表面所产生的回波。正确的回波信号识别由智能软件完成，精度可达到毫米级。距离物料表面的距离  D 与脉冲 的时间行程 T 成正比：  D=C×T/2  （其中 C 为光速）

因空罐的距离 E 已知，则物位 L 为： L=E-D

1.5  输出

通过输入空罐高度 E（=零点），满罐高度 F（=满量程）及一些应用参数来设定，应用参数将自动使仪 表适应测量环境，对应于 4…20mA 输出。

2.  仪表介绍

GLLZ600 系列 智能雷达物位仪表
不锈钢系列 智能雷达物位仪表
测 量 范 围	20 米	20 米	35 米
过 程 连 接	螺纹	法兰	法兰
介质 温 度	-40-150℃	-40-150℃	-40-250℃
过 程 压 力	-1.0-3bar	-1.0-20bar	-1.0-40bar
重 复 性	± 3mm	± 3mm	± 3mm
精   度	< 0.1%	< 0.1%	< 0.1%
频 率 范 围	6.8GHz	6.8GHz	6.8GHz
防爆/防护等级	EXiaIICT6/IP68	EXiaIICT6/IP68	EXiaIICT6/IP68
信 号 输 出	4…20mA/HART(两线)	4…20mA/HART 两线)	4…20mA/HART(两线)
应   用	过程条件简单，腐蚀性的 液体、浆料、固体 比如： 水液储罐、酸碱储罐、浆 料储罐、固体颗粒、小型 储油罐	存储或过程容器腐蚀性的液 体、浆料、固体 比如： 水液储罐、酸碱储罐、浆料 储罐、固体颗粒、小型储油 罐	适应各种存储容器或过程计 量环境，液体、浆料、固体 比如： 原油、轻油储罐、原煤、粉 煤仓位、挥发性液体储罐、 焦碳料位、浆料储罐、固体 颗粒

3.  安装指南

3.1  安装位置说明

● 建议距离（1）罐体内壁至安装短管的外 壁应大于罐直径的 1/6；

● 离罐壁最小距离为 300mm；

●  不能安装在入料口的上方（4）。

● 不能安装在中心位置（3），如果安装在 中央，会产生多重虚假回波，干扰回波会 导致信号丢失。

● 如果不能保持仪表与罐壁的距离，罐壁上 的介质会黏附造成虚假回波，在调试仪表 的时候应该进行虚假回波存储。

3.2  罐内安装

●  在  信号波束内，  应避免有如下安装物

（1）：例如限位开关，温度传感器等。

● 对称装置（2），如真空环，加热线圈， 挡板等等。

●  如果罐内有（1）（2）干涉物件，应采用

导波管进行测量。

3.3  ****安装选择

● 天线尺寸：天线越大，波束角越小，干扰 回波将越弱。

●  天线调整：将天线调整到****测量位置。

●  导波管：导波管安装用来避免干扰回波。

3.4  GLLZ 的罐内安装

3.4.1  标准安装

●  雷达天线不可向罐壁倾斜。

● 为了使温度影响最小化，在对接法兰的连 接处必须使用弹簧垫圈。

● 杆式天线的雷达波发射处必须伸出安装短 管。

● 垂直放置杆式天线，不要让雷达束指向罐 壁。

3.4.2  安装短管较长时使用天线延长管

● 当喇叭长度小于安装短管长度时，应 使 用天线延长管。

●  如果喇叭口直径大于安装短管的直 径，

包括延长管在内的天线需要从容器里面 安装。 选择延长管时仪表至少抬高 100mm。

若天线需要倾斜或垂直于罐壁安装，可使用 45°或 90°的天线延长管。 从外部穿过塑料罐壁进行测量

导波管内安装

l 雷达传感器通过导波管或旁 通管进行测量，测量管起到 导波作用。下面是一个测量 管（导波管的构造图）

l 测量管内壁必须平滑，如果

可能的话测量管的内径需要 与喇叭口的直径相符，请使 用纵伸焊接的不锈钢管。可 以通过预先焊接的法兰盘或 焊接头延长测量管。

必须注意：

l 焊接时，不能产生凸点或凸 缘。将法兰和测量管对齐固 定，然后焊接。焊接不要穿 透测量管管壁,管内壁必须保 持平滑，一定要小心的除去 焊缝和不平滑的地方，否则 会造成很强的虚假回波。

测量条件

注意事项

l    测量范围从波束触及罐底的那一点开始计算，但在特殊情况下，若罐低为凹型或锥形，当物位 低于此点时无法进行测量。

l    若介质为低介电常数当其处于低液位时，罐低可见，此时为保证测量精度，建议将零点定在低 高度为 C 的位置。

l    理论上测量达到天线尖端的位置是可能的，但是考虑到腐蚀及粘附的影响，测量范围的终值应 距离天线的尖端至少 100mm。

l    对于过溢保护，可定义一段安全距离附加在盲区上。

l    最小测量范围与天线有关。

l    随浓度不同，泡沫既可以吸收微波，又可以将其反射，但在一定的条件下是可以进行测量的。

测量范围超出的动作

l    当测量范围超出时，仪表输出为 22mA 电流。

3.5  ****安装位置

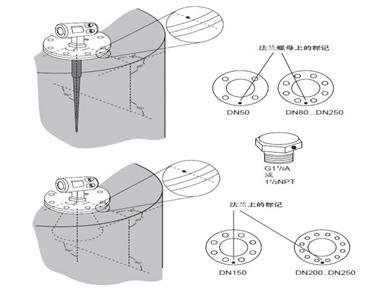

标准安装 标记应指向罐壁；安装标记应位于法兰的两个螺栓孔的正中间

法兰的定位方向  为了准确定位，在法兰或螺纹上均有标记，在安装时，此标记必须符合下述方向：

●  法兰的指示标记应指向罐壁或罐的中心。

●  如使用导波管安装，法兰标记应指向开孔的一侧。

● 如使用旁通管安装，法兰标记应与指向连通管的一侧。雷达在使用过程中，回波信号的幅度表明 了安装位置是否****，在固体料应用场合如果回波信号幅度较低可转动法兰，每次转动一个孔位使干 扰回波达到最小。另外还可以通过虚假回波存储，达到最好测量 效果。

操作步骤如下：

Ⅰ)   在打开储罐的过程连接之前，必须确认罐内无压力，并无有害介质。

Ⅱ) 应确认容器内空罐或料位刚好覆盖罐底的情况下进行定位调整，料位较少的情况下也可进行定位 调整；可通过虚假回波存储，对回波信号进行优化。

Ⅲ)   将法兰标记转动一个孔位，或将螺纹转动 1/8  圈，注意回波幅度，继续旋转法兰或螺纹，直到转

动一圈为止，在回波信号****位置定位。

Ⅳ)   在最优位置固定好法兰或拧紧螺纹，若有必要，更换密封圈。

4.  GLLZ600 系列尺寸

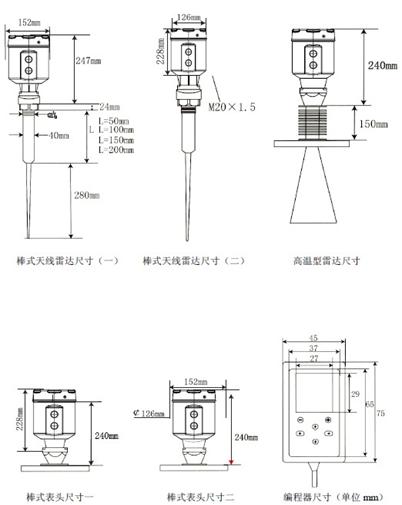

压铸铝型尺寸

 SHAPE  \* MERGEFORMAT

编程器尺寸

不锈钢型尺寸

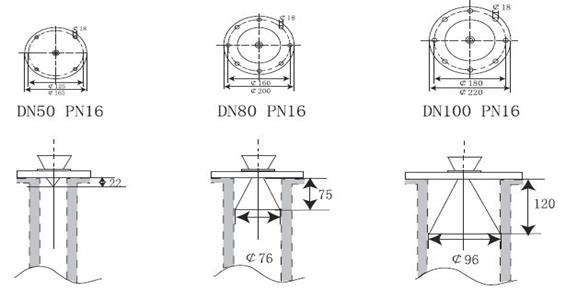

5.  法兰和喇叭口天线外形尺寸图

 SHAPE  \* MERGEFORMAT

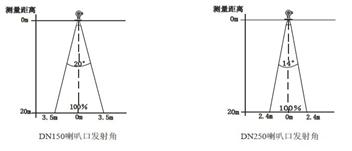

6.  发射角和虚假反射

● 雷达信号通过天线系统聚焦，雷达波束的 发射就像手电筒的光束，呈锥形。锥形发 射角的大小取决于天线尺寸。

● 锥形发射内的任何物体都会反射雷达信 号。 特别是最近的几米内的管道、支架或 其它 装置造成的虚假反射特别强。比如： 距离 发射天线 6 米处的虚假回波要比 18 米 处

的强 9 倍。

● 对于远处的虚假反射面，雷达信号的能量 被分散到一个很大的面积上，这样反射回 来的虚假信号就很弱，不像近处的虚假回 波对测量的影响那么大。

● 一定要沿传感器轴线方向垂直介质表面 发 射，而且要避免在整个发射角内没有任 何 装置，特别是距离天线最近的 1/3 区域  内。

● 如果发射的雷达信号可以垂直到达介质表 面，而且没有任何容器装置，这样的测量 条件是最好的。

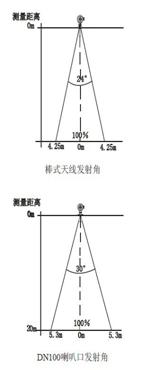

棒式天线发射角

7.  测量条件

注意事项

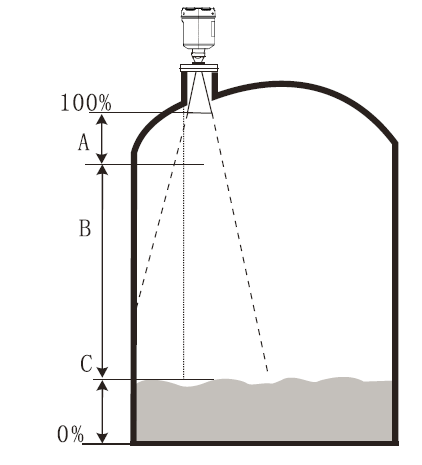

● 测量范围从波束触及罐底的那一点开始计算，但在特殊情况下，若罐低为凹型或锥形，当物位低 于此点时无法进行测量。

●   若介质为低介电常数当其处于低液位时，罐底可见，此时为保证测量精度，建议将零点定在低高

度为 C 的位置。

● 理论上测量达到天线尖端的位置是可能的，但是考虑到腐蚀及粘附的影响，测量范围的终值应距 离天线的尖端至少  100mm。

●  对于过溢保护，可定义一段安全距离附加在盲区上。

●  最小测量范围与天线有关。

●   随浓度不同，泡沫既可以吸收微波，又可以将其反射，但在一定的条件下是可以进行测量的。

●   当测量范围超出时，仪表输出为 22mA 电流。



9.调试

GLLZ 系列可以通过二种方式调试：

●    通过调试软件 GDSOFT

●  通过 HART 手持编程器

9.1  通过 FPSOFT 软件调试

无论那种信号输出，4…20mA/HART,雷达传感器都可以通过软件进行调试。采用 BTSOFT 软件进行仪表 调试，需要一个仪表 CONNECTCAT 驱动器。

 SHAPE  \* MERGEFORMAT

9.2 通过 HART 手持编程器

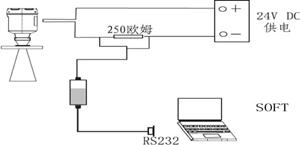

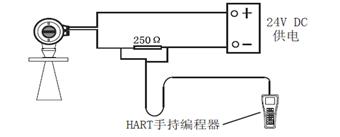

使用软件调试的时候，给雷达仪表加电 24VDC，同时在连接 HART 适配器前端加一个 250 欧姆的电阻。 如  果一体式  HART  电阻（内部电阻  250  欧姆）的供电仪表，就不需要附加外部电阻，HART  适配器可以和 4…20mA 线并联。

基本参数         工作频率：6.3GHz

波  束  角：24°GLLZ604

20°GLLZ605  带 DN150 法兰

16°GLLZ605  带 DN200 法兰

14°GLLZ605  带 DN250 法兰

测量范围：0…20m 重  复  性：±3mm 分  辨  率：1mm

采       样：回波采样 55 次/s 响应速 度：>0.2s(根据具体使用情况而定)  电流信号：4…20mA

精       度：<0.1%

天 线 材质       GLLZ604 ： PTFE/ 螺纹

GLLZ604 ： PTFE/ 法兰

GLLZ605 ：不锈钢

通讯接口           HART 通讯协议

过程连接           GLLZ604（PTFE  棒式天线）：G11/2A 螺纹

GLLZ604（PTFE 棒式天线）：不锈钢法兰 DN50、DN80、DN100、DN150、 DN200、DN250

GLLZ605（喇叭口形式天线）：不锈钢法兰          DN50、DN80、DN100、DN150、DN200、DN250

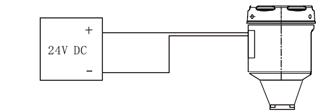

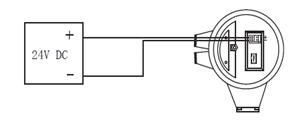

电	源	电	源：24V  DC(+/-10%)，波纹电压：1Vpp
		耗 电	量：max22.5mA

环境条件           温       度：－20℃…＋60℃

容器压力（表压）－1…40bar

防爆认证           Exd II BT4

外壳保护           等级 IP68 两线制接线供电和号输出共用一根两芯导线电缆入口                     2 个 M20*1.5 或 2 个 1/2NPT（电缆直径 5…9mm）

11、产品选型：

GLLZ604 （棒式雷达）

P 标准型（非防爆）信号输出 4-20mA            HART 协议

I 隔爆型（Exd II BT4）信号输出 4-20mA    HART 协议 天线型式、材料

4    棒式/PTFE 天

线延长管 F

不延长

A 200mm B 300mm C 400mm

过程连接

1  G1-1/2A 螺纹 PN40     PTFE

2 法兰 DN50     PN40C 型，  DIN250l/不锈钢/（16mm 厚）

3 法兰 DN80     PN40C 型，  DIN250l/不锈钢/（16mm 厚）

4 法兰 DN100    PN16C 型，  DIN250l/不锈钢/（16mm 厚）

5 法兰 DN150    PN16C 型，  DIN250l/不锈钢/（16mm 厚）

6 法兰 DN200    PN16C 型，  DIN250l/不锈钢/（16mm 厚）

7 法兰 DN250 PN16C 型， DIN250l/不锈钢/（16mm 厚） 密封/过程温度

1Viton/-20…130℃

2 Kalrez/-40…150℃

3 Viton/-40…200℃带散热片

4 Kalrez/-40…220℃带散热片 外壳/防护等级

A 铝/IP68

电缆进线

M  M20×1.5 N        1/2NPT 现

场显示 Y

带

N 不带 通讯

器 Y 带

N 不带

特殊选型

W 无

Y 有

 SHAPE  \* MERGEFORMAT

 SHAPE  \* MERGEFORMAT

GLLZ605   （喇叭雷达）

P 标准型（非防爆）信号输出 4-20mA            HART 协议

I 隔爆型（Exd II BT4）信号输出 4-20mA              HART 协议 天线型式/材料

5 喇叭式天线 DN50（仅限导波管安装）

6 喇叭式天线 DN80（仅限导波管安装）

7 喇叭天线 Φ76mm /不锈钢

8 喇叭天线 Φ96mm /不锈钢

9 喇叭天线 Φ145mm /不锈钢

10 喇叭天线 Φ197mm /不锈钢

11 喇叭天线 Φ244mm /不锈钢 天线延长管

F 不延长 A 200mm B 300mm C 400mm

过程连接

2 法兰 DN50     PN40C 型，  DIN250l/不锈钢/（16mm 厚）

3 法兰 DN80     PN40C 型，  DIN250l/不锈钢/（16mm 厚）

4 法兰 DN100    PN16C 型，  DIN250l/不锈钢/（16mm 厚）

5 法兰 DN150    PN16C 型，  DIN250l/不锈钢/（16mm 厚）

6 法兰 DN200    PN16C 型，  DIN250l/不锈钢/（16mm 厚）

7 法兰 DN250 PN16C 型， DIN250l/不锈钢/（16mm 厚） 密封/过程温度

1Viton/-20…130℃

2 Kalrez/-40…150℃

3 Viton/-40…200℃带散热片

4 Kalrez/-40…220℃带散热片 外壳/防护等级

A 铝/IP68

电缆进线

M   M20×1.5 N        1/2NPT 现

场显示 Y

带

N 不带

通讯器

Y 带

N 不带

特殊选型

W 无

Y

GLLZ605
